Γιατί η μεταφορά DTF μου δεν κολλάει; 7 αιτίες και λύσεις

Μια μεταφορά DTF που δεν κολλάει — ή που φαίνεται σωστή αμέσως μετά το πρεσάρισμα, αλλά ανασηκώνεται, ραγίζει ή ξεφλουδίζει μετά από μερικά πλυσίματα — είναι ένα από τα πιο απογοητευτικά και δαπανηρά προβλήματα παραγωγής στην εκτύπωση DTF. Η βασική αιτία σχεδόν ποτέ δεν είναι προφανής μόνο από το αποτέλεσμα της επιφάνειας. Η αποτυχία πρόσφυσης μπορεί να προκληθεί από το στάδιο σκλήρυνσης, τις ρυθμίσεις της θερμικής πρέσας, το ίδιο το ύφασμα, την ποιότητα της μεμβράνης, την κατάσταση της σκόνης, τον χρόνο ξεφλουδίσματος ή την απουσία δεύτερης πρέσας. Αυτός ο οδηγός αναλύει και τα επτά, συστηματικά.

1. Σκόνη που δεν έχει σκληρυνθεί επαρκώς

2. Ρυθμίσεις Θερμικής Πίεσης

3. Προβλήματα με υφάσματα

4. Ποιότητα ταινίας

5. Αποικοδόμηση σκόνης

6. Χρονισμός ξεφλουδίσματος

7. Χωρίς δεύτερο πάτημα

Η αποτυχία πρόσφυσης είναι πρόβλημα συστήματος, όχι πρόβλημα μίας μόνο μεταβλητής

ΚάθεΜεταφορά DTFπου δεν προσκολλάται σωστά, αυτό συμβαίνει επειδή τουλάχιστον ένας κρίκος στην αλυσίδα προσκόλλησης έχει σπάσει. Αυτή η αλυσίδα ξεκινά από τη σήραγγα σκλήρυνσης — όπου η θερμαινόμενη σκόνη πρέπει να λιώσει πλήρως — και συνεχίζει μέσω της θερμικής πρέσας — όπου πρέπει να μεταφερθεί πλήρως στο ύφασμα — και φτάνει μέχρι το στάδιο της αποφλοίωσης και μετά. Οι επτά αιτίες που ακολουθούν ταξινομούνται κατά συχνότητα: η υποσκλήρυνση είναι η πιο συνηθισμένη, ενώ η ανεπαρκής δεύτερη πίεση είναι αυτή που παραβλέπεται περισσότερο. Η επεξεργασία τους με τη σειρά είναι ο γρηγορότερος τρόπος για να απομονώσετε και να διορθώσετε το πρόβλημα.

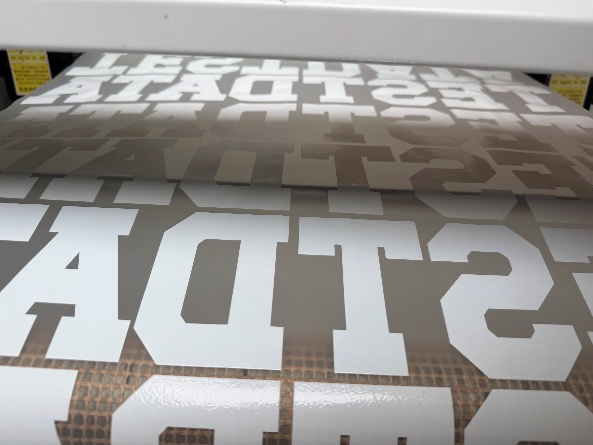

1. Σκόνη θερμής τήξης που δεν έχει σκληρυνθεί επαρκώς

Η θερμαινόμενη σκόνη πρέπει να φτάσει στην πλήρη θερμοκρασία τήξης και σύντηξης στη σήραγγα σκλήρυνσης πριν η μεμβράνη εισέλθει στην πρέσα θερμότητας. Εάν η σκόνη δεν έχει συντηχθεί πλήρως — είτε επειδή η θερμοκρασία σκλήρυνσης ήταν πολύ χαμηλή, ο χρόνος παραμονής ήταν πολύ μικρός, είτε η θερμοκρασία της σήραγγας δεν είναι ομοιόμορφη σε όλο το πλάτος της — το στρώμα κόλλας που εισέρχεται στην πρέσα θερμότητας είναι εν μέρει υγρό και εν μέρει στερεό. Υπό την πίεση της πρέσας, μόνο οι πλήρως συντηγμένες ζώνες μεταφέρονται καθαρά στο ύφασμα. Οι μερικώς συντηγμένες ζώνες μεταφέρονται ατελώς, αφήνοντας κόλλα πίσω στην μεμβράνη και παράγοντας ένα ανομοιογενές αποτέλεσμα χαμηλής πρόσφυσης που αποτυγχάνει μέσα σε λίγες πλύσεις.

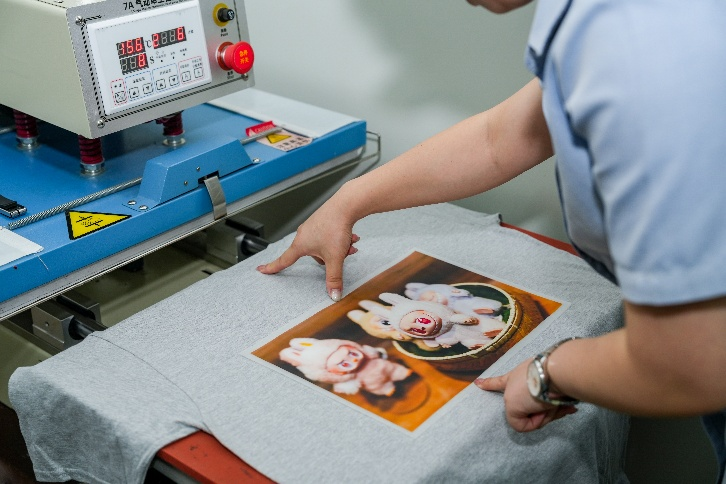

2. Λανθασμένη θερμοκρασία, χρόνος ή πίεση θερμικής πρέσας

Η πρέσα θερμότητας πρέπει να παρέχει τρεις μεταβλητές ταυτόχρονα μέσα σε ένα στενό παράθυρο: επαρκή θερμοκρασία για να λιώσει ξανά το σκληρυμένο στρώμα κόλλας και να το συγκολλήσει στις ίνες του υφάσματος, επαρκή χρόνο παραμονής για να ολοκληρωθεί η τήξη και η συγκόλληση και επαρκή πίεση για να διασφαλιστεί η πλήρης επαφή μεταξύ της κόλλας και του υφάσματος σε ολόκληρη την περιοχή σχεδιασμού. Μια ανεπάρκεια σε οποιαδήποτε από τις τρεις - ακόμη και αν οι άλλες δύο είναι σωστές - προκαλεί αστοχία πρόσφυσης που ποικίλλει σε μοτίβο ανάλογα με το ποια μεταβλητή αποτελεί το πρόβλημα.

Να προπρέπει πάντα το ρούχο για 3-5 δευτερόλεπτα πριν τοποθετήσετε τη μεταφορά. Η υγρασία του υφάσματος — ακόμη και σε ανεπαίσθητα επίπεδα από την αποθήκευση — μειώνει την αποτελεσματική θερμοκρασία συγκόλλησης στην επιφάνεια του υφάσματος και είναι μια συχνά παραβλεπόμενη αιτία ανύψωσης των άκρων σε μεταφορικά υλικά που έχουν πρεσάρεται σωστά.

3. Τύπος υφάσματος και κατάσταση επιφάνειας

Η θερμοκολλητική κόλλα DTF προσκολλάται στο ύφασμα μηχανικά αλληλοσυνδέοντας με τη δομή των ινών κατά την συμπίεση. Τα υφάσματα που αντιστέκονται σε αυτή την αλληλοσύνδεση — λόγω επιφανειακών επιστρώσεων, πυκνότητας ινών, συνθετικού περιεχομένου ή υδατοαπωθητικών φινιρισμάτων — παράγουν προβλέψιμα ασθενή πρόσφυση ανεξάρτητα από το πόσο σωστά έχει ρυθμιστεί κάθε άλλη παράμετρος.

4. Ποιότητα μεμβράνης και ασυνέπεια επίστρωσης

Η επίστρωση αποκόλλησης της μεμβράνης καθορίζει πόσο καθαρά και πλήρως μεταφέρεται το στρώμα κόλλας από την μεμβράνη στο ύφασμα κατά την πρέσα. Εάν η επίστρωση αποκόλλησης είναι πολύ βαριά, η πρόσφυση μεταξύ της σκληρυμένης κόλλας και της επιφάνειας της μεμβράνης είναι χαμηλότερη από την πρόσφυση μεταξύ της κόλλας και του υφάσματος — κάτι που ακούγεται επιθυμητό, ​​αλλά στην πράξη σημαίνει ότι η κόλλα αποκολλάται από την μεμβράνη πριν επιτευχθεί πλήρης επαφή με το ύφασμα, προκαλώντας ανύψωση των άκρων και ατελή μεταφορά. Εάν η επίστρωση αποκόλλησης είναι πολύ ελαφριά, η κόλλα δεν αποκολλάται καθόλου από την μεμβράνη.

5. Σκόνη θερμής τήξης με υποβάθμιση ή μόλυνση από υγρασία

Η σκόνη θερμής τήξης είναι υγροσκοπική — απορροφά υγρασία από τον αέρα του περιβάλλοντος. Όταν η σκόνη απορροφά υγρασία, εμφανίζονται δύο προβλήματα: τα σωματίδια διογκώνονται μερικώς και αρχίζουν να συντήκονται στο δοχείο αποθήκευσης (συγκεντρώσεις) και η περιεκτικότητα σε υγρασία μεταβάλλει τη συμπεριφορά τήξης της σκόνης κατά τη σκλήρυνση. Η συσσωματωμένη σκόνη εφαρμόζεται ανομοιόμορφα στην επιφάνεια του μελανιού, δημιουργώντας ζώνες υψηλής και χαμηλής πυκνότητας κόλλας. Η σκόνη που έχει επηρεαστεί από την υγρασία απαιτεί υψηλότερες θερμοκρασίες για να συντηχθεί πλήρως και ενδέχεται να μην συντηχθεί πλήρως καθόλου εντός του εύρους λειτουργίας της σήραγγας σκλήρυνσης, παράγοντας μια μεταφορά που φαίνεται πλήρης αλλά αποκολλάται μετά την πρώτη πλύση.

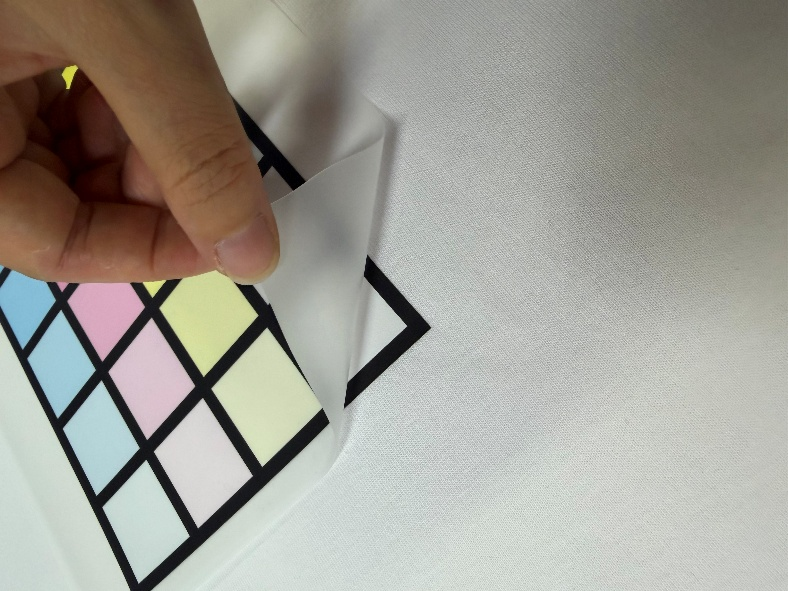

6. Λάθος χρόνος ή τεχνική απολέπισης

Η στιγμή κατά την οποία η μεμβράνη ξεφλουδίζεται από το υπόστρωμα — και η γωνία και η ταχύτητα με την οποία γίνεται η αποκόλληση — επηρεάζει το αν η συγκολλητική ταινία ολοκληρώνεται σωστά. Οι μεμβράνες DTF προσδιορίζονται είτε ως θερμής είτε ως ψυχρής αποκόλλησης και η χρήση λανθασμένου χρονισμού αποκόλλησης για τον τύπο της μεμβράνης διακόπτει τη διαδικασία συγκόλλησης σε μια κρίσιμη στιγμή. Το πολύ πρόωρο ξεφλούδισμα (πριν η κόλλα κολλήσει επαρκώς στο ύφασμα) σχίζει το στρώμα της κόλλας. Το πολύ αργό ξεφλούδισμα σε λανθασμένη γωνία προκαλεί την ανύψωση τμημάτων του σχεδίου μαζί με την μεμβράνη αντί να παραμένει στο ένδυμα.

7. Λείπει η δεύτερη πρέσα / σφράγιση μετά την πρέσα

Η δεύτερη πρέσα — η εφαρμογή της θερμικής πρέσας ξανά πάνω από τη μεταφορά αφού ξεφλουδιστεί η μεμβράνη — είναι το πιο παραβλεπόμενο βήμα στην παραγωγή DTF. Πολλοί χειριστές το αντιμετωπίζουν ως προαιρετικό. Δεν είναι προαιρετικό για ενδύματα που θα πλυθούν τακτικά. Η δεύτερη πρέσα επαναδιαλύει την επιφάνεια του συγκολλητικού στρώματος, βελτιώνοντας τη μηχανική του σύνδεση με τις ίνες του υφάσματος αυξάνοντας την επιφάνεια επαφής και σφραγίζει τις άκρες μεταφοράς που είναι πιο ευάλωτες στην αποκόλληση που προκαλείται από το πλύσιμο. Η παράλειψη αυτού του βήματος μειώνει την πρακτική αντοχή στο πλύσιμο κατά 20-40%, ανεξάρτητα από το πόσο σωστά έχουν ρυθμιστεί όλες οι άλλες παράμετροι.

Πρωτόκολλο Δεύτερης Πίεσης

1. Βήμα 1:Ολοκληρώστε το πρώτο πάτημα και ξεφλουδίστε.

2. Βήμα 2:Τοποθετήστε ένα καθαρό φύλλο τεφλόν ή λαδόκολλα απευθείας πάνω από το σχέδιο που μεταφέρθηκε.

3. Βήμα 3:Πιέστε στην ίδια θερμοκρασία με το πρώτο πάτημα για 8–12 δευτερόλεπτα.

4. Βήμα 4:Σηκώστε και αφήστε το να κρυώσει εντελώς. Το τεφλόν εμποδίζει την κολλητική επιφάνεια να κολλήσει στην πλάκα, ενώ παράλληλα επιτρέπει τη διείσδυση της θερμότητας και της πίεσης.

Το πρότυπο ταινιών μας

Ταινία που αφαιρεί εντελώς την αιτία #4 από τη λίστα ελέγχου σας

Οι αιτίες 1, 2, 3, 5, 6 και 7 υπόκεινται στον έλεγχό σας ως χειριστή. Η αιτία 4 — η ποιότητα της επίστρωσης μεμβράνης — καθορίζεται πριν η μεμβράνη φτάσει σε εσάς. Παρέχουμε μεμβράνη με προδιαγραφές βάρους επίστρωσης απελευθέρωσης που έχουν δοκιμαστεί και τεκμηριωθεί σε επίπεδο παρτίδας, ομοιόμορφη επίστρωση απορρόφησης επαληθευμένη σε φορτίο μελάνης 100% και δοκιμασμένη συμβατότητα με το σύστημα μελανιών μας. Η ποιότητα της μεμβράνης δεν θα πρέπει να είναι μία από τις μεταβλητές αντιμετώπισης προβλημάτων.
