Πώς δοκιμάζονται οι ιδιότητες φραγμού φιλμ BOPP: OTR, WVTR και τι σημαίνουν οι αριθμοί

1. Εισαγωγή

Η απόδοση φραγμού συχνά αντιμετωπίζεται ως ένας απλός αριθμός σε ένα φύλλο δεδομένων φιλμ, αλλά τα αποτελέσματα OTR και WVTR μπορεί να είναι παραπλανητικά όταν οι συνθήκες δοκιμής, η δομή του φιλμ και οι απαιτήσεις τελικής χρήσης δεν λαμβάνονται υπόψη μαζί. Για τους αγοραστές φιλμ φραγμού BOPP, μεταλλοποιημένων φιλμ BOPP, φιλμ BOPP μεταλλοποιημένων σε κενό αέρος ή φιλμ VMOPP, το σημαντικό ερώτημα δεν είναι απλώς εάν μια μεμβράνη έχει «χαμηλό» ρυθμό μετάδοσης οξυγόνου ή υδρατμών. Το ερώτημα είναι εάν η μετρούμενη απόδοση φραγμού είναι κατάλληλη για τη δομή της συσκευασίας, την ευαισθησία του προϊόντος, το περιβάλλον αποθήκευσης και τη διαδικασία μετατροπής.

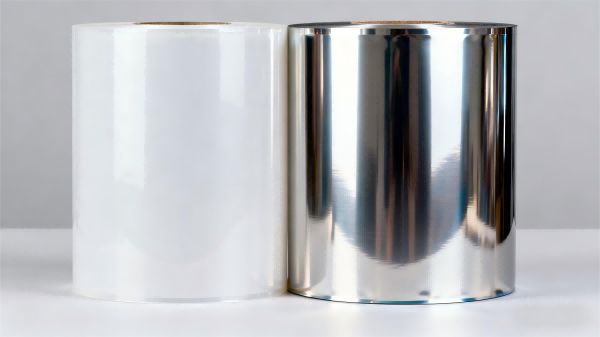

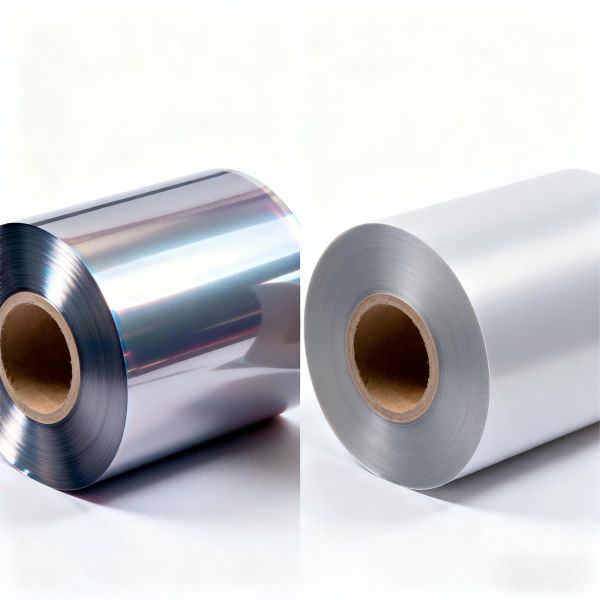

Αυτό έχει σημασία επειδή μια διαφανής μεμβράνη BOPP, μια μεταλλοποιημένη μεμβράνη BOPP και μια μεμβράνη BOPP υψηλού φραγμού μπορούν να έχουν πολύ διαφορετική συμπεριφορά μεταφοράς. Η μεταλλοποίηση, η επίστρωση, τα στρώματα στεγανοποίησης, τα ελαττώματα και η ελασματοποίηση μπορούν όλα να αλλάξουν το τελικό φράγμα συσκευασίας.

2. Τεχνικός Βασικός Όρος: Πώς Λειτουργούν τα OTR και WVTR

Το BOPP είναι μια διαξονικά προσανατολισμένη μεμβράνη πολυπροπυλενίου. Η μοριακή δομή και ο προσανατολισμός της παρέχουν χρήσιμη μηχανική αντοχή και διαστατική σταθερότητα, αλλά η συμβατική μεμβράνη πολυπροπυλενίου δεν αποτελεί απόλυτο φραγμό για αέρια ή υδρατμούς. Τα μόρια μπορούν να διαλυθούν στην επιφάνεια του πολυμερούς και να διαχυθούν μέσω της μεμβράνης, παράγοντας μετρήσιμη μετάδοση.

Το OTR, ή Ρυθμός Μετάδοσης Οξυγόνου, ποσοτικοποιεί την ποσότητα οξυγόνου που διέρχεται από μια καθορισμένη περιοχή φιλμ σε καθορισμένο χρόνο υπό καθορισμένες συνθήκες δοκιμής. Το αποτέλεσμα εκφράζεται συνήθως σε μονάδα όπως cm³/m²/ημέρα. Ένα χαμηλότερο OTR σημαίνει ότι λιγότερο οξυγόνο διαπερνά το δείγμα υπό τις καθορισμένες συνθήκες.

Το WVTR, ή Ρυθμός Μετάδοσης Υδρατμών, μετρά τη διέλευση των υδρατμών μέσω του δείγματος. Συνήθως αναφέρεται σε g/m²/ημέρα. Ένα χαμηλότερο WVTR υποδηλώνει μεγαλύτερη αντίσταση στη μετάδοση υδρατμών υπό τις καθορισμένες συνθήκες δοκιμής.

Η αναφερόμενη τιμή δεν είναι μια εγγενής καθολική σταθερά. Η διαπερατότητα επηρεάζεται από τη θερμοκρασία, την υγρασία, τη διαφορά πίεσης, το πάχος της μεμβράνης, την κρυσταλλικότητα, τον προσανατολισμό και την παρουσία επιστρώσεων ή μεταλλοποίησης. Αυτός είναι ο λόγος για τον οποίο δύο φύλλα δεδομένων δεν θα πρέπει να συγκρίνονται άμεσα, εκτός εάν οι συνθήκες δοκιμής τους είναι συγκρίσιμες.

Για τις μεταλλοποιημένες μεμβράνες BOPP, ένα λεπτό στρώμα αλουμινίου δημιουργεί μια πιο ελικοειδή και λιγότερο διαπερατή διαδρομή για το οξυγόνο και την υγρασία. Η μεταλλοποιημένη μεμβράνη BOPP σε κενό αέρος, που συχνά αναφέρεται ως μεμβράνη VMOPP, κατέχει επομένως σημαντική θέση στις εύκαμπτες συσκευασίες. Ωστόσο, η ποιότητα της μεταλλοποίησης έχει σημασία. Οι οπές, οι γρατζουνιές, η κακή πρόσφυση, οι ρωγμές λόγω κάμψης και οι ζημιές λόγω μετατροπής μπορούν να μειώσουν το αποτελεσματικό φράγμα.

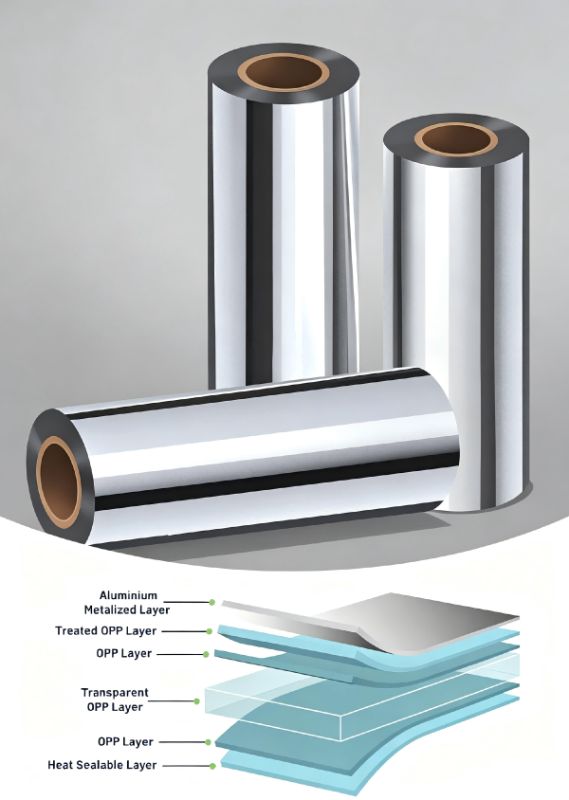

Μια μεμβράνη BOPP υψηλού φραγμού μπορεί επίσης να χρησιμοποιεί πρόσθετες επιστρώσεις, στρώματα στεγανοποίησης ή πολυστρωματικές δομές. Το εξαιρετικά υψηλό φράγμα που σφραγίζεται με VMOPP μπορεί να συνδυάσει ενισχυμένο φράγμα με μια θερμικά σφραγιζόμενη επιφάνεια, αλλά η τελική συσκευασία εξακολουθεί να εξαρτάται από την ακεραιότητα της στεγανοποίησης, τη συνέχεια της επίστρωσης και τις συνθήκες μετατροπής.

Η κεντρική αρχή της μηχανικής είναι η σύγκριση δεδομένων φραγμού υπό ισοδύναμες συνθήκες δοκιμής και στη συνέχεια η επικύρωση της πλήρους δομής της συσκευασίας.

3. Εφαρμογή & Λύσεις

3.1 Πώς να διαβάσετε τα αποτελέσματα των δοκιμών OTR και WVTR

Ένα δελτίο δεδομένων μεμβράνης θα πρέπει να διαβάζεται ως αποτέλεσμα δοκιμής και όχι ως καθολική εγγύηση απόδοσης. Πριν από τη σύγκριση των ποιοτήτων BOPP, καταγράψτε τη μέθοδο δοκιμής ή τη βάση του οργάνου, τη θερμοκρασία, τη σχετική υγρασία, το πάχος του δείγματος και εάν το αποτέλεσμα ισχύει μόνο για τη μεμβράνη ή για μια επικαλυμμένη/μεταλλωμένη δομή.

• Συγκρίνετε τις τιμές OTR μόνο όταν η θερμοκρασία και η υγρασία της δοκιμής είναι συγκρίσιμες.

• Συγκρίνετε το WVTR υπό ισοδύναμες συνθήκες υγρασίας, επειδή η διαπερατότητα υδρατμών εξαρτάται σε μεγάλο βαθμό από την υγρασία.

• Επιβεβαιώστε εάν η αναφερόμενη τιμή αντιπροσωπεύει ένα μόνο στρώμα μεμβράνης ή ένα πλήρες φύλλο.

• Ελέγξτε το ονομαστικό πάχος και την κατασκευή της μεμβράνης, επειδή η απόδοση του φραγμού μπορεί να αλλάξει με το μετρητή.

• Ζητήστε δεδομένα επαναληψιμότητας ή αντιπροσωπευτικά δεδομένα παραγωγής όταν το φράγμα αποτελεί κρίσιμη προδιαγραφή.

Ένα χαμηλό OTR δεν σημαίνει αυτόματα και χαμηλό WVTR. Το οξυγόνο και οι υδρατμοί αλληλεπιδρούν διαφορετικά με τις πολυμερικές και τις μεταλλοποιημένες δομές, επομένως οι μηχανικοί συσκευασίας θα πρέπει να ορίσουν τον πραγματικό μηχανισμό αστοχίας του συσκευασμένου προϊόντος πριν επιλέξουν την μεμβράνη.

3.2 Γιατί οι μεταλλικές μεμβράνες BOPP παρέχουν υψηλότερο φράγμα

Μεταλλικό BOPPΧρησιμοποιείται ευρέως όταν μια δομή συσκευασίας χρειάζεται βελτιωμένη προστασία από το οξυγόνο, την υγρασία και το φως, διατηρώντας παράλληλα τα πλεονεκτήματα επεξεργασίας μιας λεπτής προσανατολισμένης μεμβράνης. Η μεταλλοποίηση εναποθέτει ένα πολύ λεπτό στρώμα αλουμινίου στην επιφάνεια της μεμβράνης, δημιουργώντας μια σημαντικά λιγότερο διαπερατή διαδρομή από το πολυμερές μόνο του.

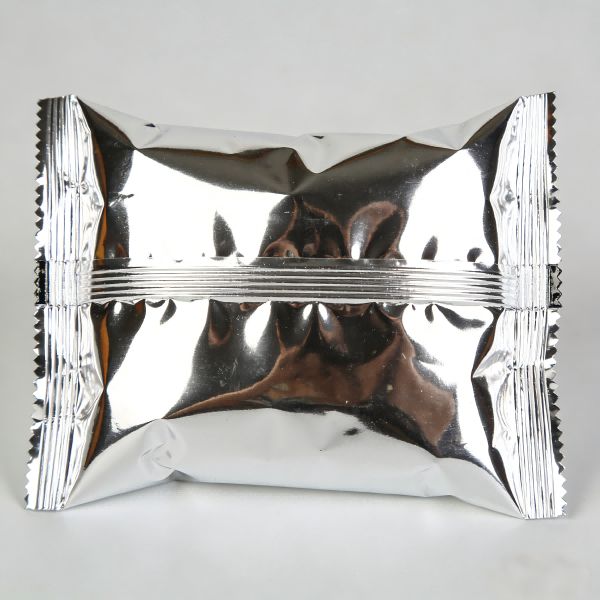

Για τις μεταλλοποιημένες μεμβράνες BOPP για εφαρμογές συσκευασίας σνακ, το στρώμα φραγμού μπορεί να βοηθήσει στην προστασία προϊόντων που είναι ευαίσθητα στο οξυγόνο ή την υγρασία. Το πρακτικό αποτέλεσμα εξαρτάται από την κάλυψη της μεταλλοποίησης και τον τρόπο χειρισμού της μεμβράνης κατά την κοπή, την πλαστικοποίηση και τη μετατροπή της σακούλας.

• Ελέγξτε την ομοιομορφία της μεταλλοποίησης και την οπτική εμφάνιση.

• Ελέγξτε την τάση και τον χειρισμό του ιστού για να ελαχιστοποιήσετε τις γρατσουνιές και τις ζημιές στην κάμψη.

• Αξιολογήστε την πρόσφυση του μετάλλου πριν και μετά την πλαστικοποίηση.

• Εξετάστε την επίδραση της εκτύπωσης, της αυτοκόλλητης πλαστικοποίησης και του σχηματισμού σακουλών στη συγκράτηση του φραγμού.

• Για συσκευασίες υψηλής στεγανότητας, δοκιμάστε το τελικό φύλλο πλαστικού αντί να υποθέσετε ότι το μεμονωμένο στρώμα VMOPP θα διατηρήσει την αρχική του εργαστηριακή τιμή.

Επομένως, η μεταλλοποιημένη μεμβράνη υψηλού φραγμού Bopp αξιολογείται καλύτερα ως μέρος μιας κατασκευής. Η ποιότητα της μεμβράνης, το μεταλλικό στρώμα, η κόλλα, το στεγανωτικό και η διαδικασία μετατροπής καθορίζουν συλλογικά την απόδοση της συσκευασίας.

3.3 Επιλογή μεμβρανών συσκευασίας BOPP υψηλού φραγμού ανά τελική χρήση

Ένας διανομέας φιλμ BOPP ή κατασκευαστής σακουλών BOPP θα πρέπει να ξεκινήσει με την ευαισθησία του προϊόντος και όχι με μια γενική ετικέτα «υψηλού φραγμού».

Για τα ξηρά σνακ, τα γλυκά και παρόμοια προϊόντα, ο έλεγχος της υγρασίας και του οξυγόνου μπορεί να επηρεάσει τη διάρκεια ζωής, την υφή και τη διατήρηση της γεύσης. Η μεταλλοποιημένη μεμβράνη OPP για συσκευασία μπορεί να ληφθεί υπόψη όταν απαιτείται υψηλότερο φράγμα και προστασία από το φως.

Για προϊόντα που απαιτούν θερμική σφράγιση, έναΣφραγιζόμενο VMOPP εξαιρετικά υψηλού φραγμούΗ δομή μπορεί να είναι σχετική επειδή συνδυάζει ένα στρώμα φραγμού με μια σφραγίσιμη επιφάνεια. Το σφραγιστικό πρέπει να παρέχει την απαιτούμενη θερμοκρασία έναρξης σφράγισης, αντοχή σφράγισης και απόδοση θερμής κόλλησης για την πραγματική μηχανή συσκευασίας.

Για πιο απαιτητικές εφαρμογές, έναΜεμβράνες συσκευασίας BOPP υψηλού φραγμούΟι προδιαγραφές θα πρέπει να καθορίζουν τις τιμές-στόχους φραγμού, την απόδοση σφράγισης, τη δομή του ελάσματος και τις συνθήκες αποθήκευσης, αντί να βασίζονται μόνο στην ορολογία.

• Προσδιορίστε την ευαισθησία του προϊόντος στο οξυγόνο και την υγρασία.

• Καθορίστε την αναμενόμενη διάρκεια ζωής και το περιβάλλον διανομής.

• Προσδιορίστε εάν απαιτείται επίσης προστασία από το φως.

• Επιλέξτε διαφανές BOPP, μεταλλοποιημένο BOPP ή μια επικαλυμμένη/πολυστρωματική δομή ανάλογα με τον πραγματικό στόχο φραγμού.

• Επικυρώστε το φράγμα μετά την εκτύπωση, την πλαστικοποίηση και τη μετατροπή της θήκης.

3.4 Δοκιμή φραγμού μετά τη μετατροπή

Ένα συχνό λάθος κατά την προμήθεια είναι η έγκριση μιας μεμβράνης χρησιμοποιώντας το OTR ή το WVTR εισερχόμενου ρολού και η μη επαλήθευση του τελικού φύλλου. Η μετατροπή μπορεί να προκαλέσει γρατσουνιές, πτυχώσεις, οπές, ρωγμές λόγω κάμψης, κακή πλαστικοποίηση ή ελαττώματα σφράγισης που αλλοιώνουν την απόδοση της συσκευασίας.

Ένας μετατροπέας φιλμ BOPP θα πρέπει επομένως να καθιερώσει μια ακολουθία πιστοποίησης που περιλαμβάνει την επιθεώρηση της εισερχόμενης μεμβράνης, την επιθεώρηση μεταλλοποίησης ή επικάλυψης, όταν εφαρμόζεται, την ελασματοποίηση, τη σκλήρυνση, τον σχηματισμό σακουλών και την τελική δοκιμή φραγμού.

• Δοκιμάστε την εισερχόμενη μεμβράνη σύμφωνα με τις συμφωνημένες προδιαγραφές.

• Επιθεωρήστε την μεταλλοποιημένη ή επικαλυμμένη επιφάνεια για ελαττώματα.

• Δημιουργήστε ένα αντιπροσωπευτικό laminate χρησιμοποιώντας εμπορικές ρυθμίσεις παραγωγής.

• Προετοιμάστε την τελική δομή πριν από τις συγκριτικές δοκιμές φραγμού, όπου απαιτείται από την επιλεγμένη μέθοδο.

• Συγκρίνετε την τελική δομή με την εισερχόμενη μεμβράνη και διερευνήστε τυχόν σημαντική φθορά.

• Συνδυάστε τις δοκιμές φραγμού με ελέγχους αντοχής στεγανοποίησης και ακεραιότητας συσκευασίας.

Αυτή η προσέγγιση βοηθά στη διάκριση ενός προβλήματος υλικού φιλμ από ένα πρόβλημα μετατροπής. Παρέχει επίσης στους διαχειριστές κατηγοριών και στους διαχειριστές αγορών ένα πιο χρήσιμο αρχείο αξιολόγησης προμηθευτών.

3.5 Σύγκριση Δοκιμών Φραγμού και Λογική Προμήθειας

3.6 Πρακτική Ροή Εργασίας Επιλογής Φραγματικής Μεμβράνης

Για την εμπορική πιστοποίηση, μια πρακτική ακολουθία είναι:

• Ορίστε το συσκευασμένο προϊόν, τον στόχο διάρκειας ζωής και το αναμενόμενο περιβάλλον διανομής.

• Ορίστε ξεχωριστές απαιτήσεις OTR και WVTR αντί να χρησιμοποιείτε μία μόνο γενική προδιαγραφή φραγμού.

• Καθορίστε τις συνθήκες δοκιμής αναφοράς και τις απαιτούμενες μονάδες αναφοράς.

• Αποφασίστε εάν είναι κατάλληλη η διαφανής BOPP, οι μεταλλοποιημένες μεμβράνες BOPP, η μεταλλοποιημένη μεμβράνη BOPP σε κενό αέρος ή μια πολυστρωματική κατασκευή υψηλότερου φραγμού.

• Ζητήστε δείγματα αντιπροσωπευτικά της παραγωγής αντί να βασίζεστε μόνο σε έντυπα μάρκετινγκ.

• Δοκιμάστε το υλικό πριν και μετά τα βασικά στάδια μετατροπής.

• Ελέγξτε την απόδοση της σφράγισης, την πρόσφυση του ελάσματος και την ακεραιότητα της συσκευασίας μαζί με τα OTR και WVTR.

• Διατηρήστε τις εγκεκριμένες προδιαγραφές συνδεδεμένες με μια καθορισμένη κατασκευή, πάχος και μέθοδο δοκιμής.

Για τους διανομείς και τις ομάδες προμηθειών, η σύγκριση προμηθευτών θα πρέπει να χρησιμοποιεί ένα κοινό τεχνικό πρότυπο. Μια ταινία με χαμηλότερη τιμή OTR δεν είναι απαραίτητα η καλύτερη εμπορική επιλογή εάν οι συνθήκες δοκιμής της είναι λιγότερο απαιτητικές, η σταθερότητα μετατροπής της είναι χειρότερη ή η τιμή και η απόδοσή της καθιστούν την τελική συσκευασία λιγότερο αποτελεσματική.

4. Συχνές ερωτήσεις

Ποια είναι η διαφορά μεταξύ OTR και WVTR;

Το OTR μετρά τη μετάδοση οξυγόνου μέσω μιας μεμβράνης υπό καθορισμένες συνθήκες, ενώ το WVTR μετρά τη μετάδοση υδρατμών. Ασχολούνται με διαφορετικούς μηχανισμούς διαπερατότητας και θα πρέπει να καθορίζονται ξεχωριστά για εφαρμογές συσκευασίας.

Ένα χαμηλότερο OTR σημαίνει πάντα καλύτερη μεμβράνη φραγμού BOPP;

Όχι. Η χαμηλότερη τιμή OTR υποδηλώνει χαμηλότερη μετάδοση οξυγόνου υπό τις αναφερόμενες συνθήκες δοκιμής, αλλά η συσκευασία ενδέχεται επίσης να απαιτεί φράγμα υγρασίας, προστασία από το φως, δυνατότητα στεγανοποίησης και μηχανική αντοχή. Οι συνθήκες δοκιμής πρέπει επίσης να είναι συγκρίσιμες.

Γιατί μπορεί το μεταλλοποιημένο BOPP να χάσει το φράγμα μετά τη μετατροπή;

Η μεταλλοποίηση μπορεί να επηρεαστεί από γρατσουνιές, ρωγμές λόγω κάμψης, οπές, ελαττώματα ελασματοποίησης ή μηχανικές βλάβες. Το τελικό φύλλο πλαστικού θα πρέπει να δοκιμάζεται όταν η απόδοση φραγμού είναι κρίσιμη.

Πρέπει να συγκρίνω απευθείας τους αριθμούς OTR και WVTR προμηθευτών;

Μόνο όταν οι συνθήκες δοκιμής, η κατασκευή του δείγματος και η βάση αναφοράς είναι συγκρίσιμες. Ζητήστε από τους προμηθευτές να παράσχουν τη μέθοδο δοκιμής, τη θερμοκρασία, την υγρασία, το πάχος και αν το αποτέλεσμα αφορά μία μόνο μεμβράνη ή ένα έλασμα.

5. Συμπέρασμα & Οδηγός Δράσης B2B

Η επιλογή φραγμού θα πρέπει να καθοδηγείται από μετρήσιμες απαιτήσεις συσκευασίας και όχι μόνο από ετικέτες όπως «υψηλό φράγμα». Τα OTR και WVTR παρέχουν δύο βασικές αλλά διαφορετικές απόψεις για τη μετάδοση αερίων και υγρασίας. Για τις μεταλλοποιημένες μεμβράνες BOPP, την μεταλλοποιημένη μεμβράνη BOPP σε κενό αέρος και την μεμβράνη VMOPP, η ποιότητα της μεταλλοποίησης και η ακεραιότητα μετατροπής είναι εξίσου σημαντικές με το αρχικό εργαστηριακό αποτέλεσμα.

Για τους διανομείς, τους μετατροπείς και τους κατασκευαστές σακουλών μεμβρανών BOPP, το επόμενο πρακτικό βήμα είναι η καθιέρωση μιας κοινής προδιαγραφής δοκιμής και η σύγκριση αντιπροσωπευτικών δειγμάτων υπό ισοδύναμες συνθήκες. Όταν εξετάζεται η χρήση μιας μεμβράνης BOPP υψηλού φραγμού για μια απαιτητική εφαρμογή, ζητήστε τεχνικά δεδομένα, δείγματα παραγωγής και μια δοκιμή τελικού ελάσματος πριν από την εμπορική έγκριση.
