Φιλμ PETG υψηλής έναντι μεσαίας συρρίκνωσης: Διαβάστε την καμπύλη TD/MD πριν επιλέξετε ένα κύριο ρολό

Εισαγωγή

Ένα συρρικνούμενο περίβλημα μπορεί να φαίνεται σωστό στο δοκίμιο του έργου τέχνης και παρόλα αυτά να μην λειτουργεί στη γραμμή συσκευασίας. Συνήθεις αιτίες περιλαμβάνουν την ελλιπή κάλυψη γύρω από τους ώμους, τα παραμορφωμένα γραφικά, τις ρυτίδες κοντά στη βάση και την υπερβολική πίεση γύρω από τις μεταβάσεις των μπουκαλιών. Αυτά τα προβλήματα συχνά δεν συνδέονται μόνο με την ποιότητα εκτύπωσης, αλλά με μια αναντιστοιχία μεταξύ του προφίλ συρρίκνωσης της μεμβράνης και της γεωμετρίας του δοχείου. Κατά τη σύγκριση ενός ρολού μεμβράνης PETG υψηλής συρρίκνωσης με μια μεμβράνη PETG μεσαίας συρρίκνωσης, οι αγοραστές θα πρέπει να διαβάσουν τις καμπύλες συρρίκνωσης εγκάρσιας κατεύθυνσης (TD) και μηχανής κατεύθυνσης (MD) πριν εγκρίνουν ένα κύριο ρολό.

Θερμοσυστελλόμενες μεμβράνες PETGείναι μεμβράνες τερεφθαλικού πολυαιθυλενίου τροποποιημένες με γλυκόλη, σχεδιασμένες να συστέλλονται όταν θερμαίνονται. Η απόδοσή τους εξαρτάται από τη θερμοκρασία στην οποία ξεκινά η συρρίκνωση, την ποσότητα ελεύθερης συρρίκνωσης σε κάθε κατεύθυνση, τον ρυθμό συρρίκνωσης μέσω του εύρους θέρμανσης και το παράθυρο διεργασίας που είναι διαθέσιμο στον εξοπλισμό του πελάτη. Μια ετικέτα «υψηλής συρρίκνωσης» δεν επαρκεί για την πρόβλεψη της απόδοσης της γραμμής και η «μέτρια συρρίκνωση» δεν σημαίνει αυτόματα χαμηλότερη ποιότητα. Η σωστή επιλογή είναι η μεμβράνη της οποίας η μετρούμενη συμπεριφορά συρρίκνωσης ταιριάζει με το δοχείο, το σχεδιασμό του μανικιού, την εκτύπωση, τη ραφή και τις συνθήκες της σήραγγας.

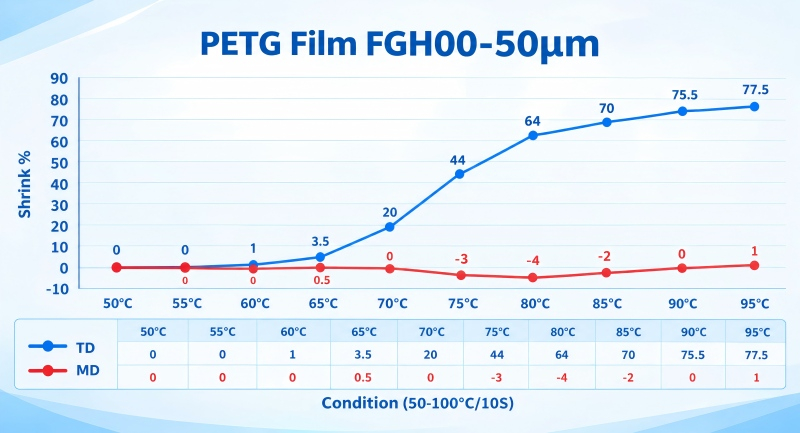

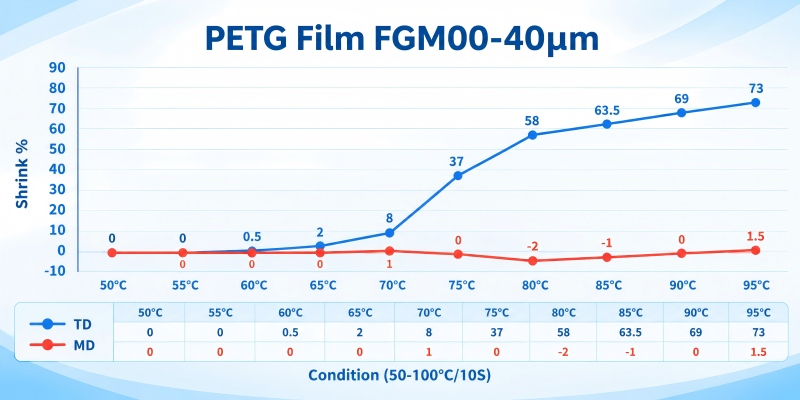

Τεχνικός Πυρήνας: Τι σας λέει η Καμπύλη Συρρίκνωσης TD/MD

Μια καμπύλη συρρίκνωσης απεικονίζει το ποσοστό της διαστατικής συστολής σε σχέση με τη θερμοκρασία υπό καθορισμένες συνθήκες δοκιμής. TD σημαίνει εγκάρσια κατεύθυνση, κατά μήκος του ιστού. MD σημαίνει κατεύθυνση μηχανής, κατά μήκος του ιστού. Για εφαρμογές συρρικνούμενου μανικιού, η συρρίκνωση TD είναι συνήθως ο κύριος παράγοντας της περιφερειακής εφαρμογής γύρω από το δοχείο, ενώ η συρρίκνωση MD επηρεάζει το ύψος του μανικιού, την άνω και κάτω καταγραφή, καθώς και τη θέση των γραφικών σε σχέση με τα χαρακτηριστικά της φιάλης. Το ακριβές αποτέλεσμα εξαρτάται από τον τρόπο με τον οποίο κόβεται, προσανατολίζεται, ράβεται και εφαρμόζεται το μανίκι.

Η ελεύθερη συρρίκνωση υπολογίζεται συνήθως ως το ποσοστό μείωσης σε ένα σημασμένο δείγμα μετά από έκθεση σε μια καθορισμένη θερμοκρασία για ένα καθορισμένο χρονικό διάστημα. Επειδή οι μέθοδοι δοκιμής, οι διαστάσεις του δείγματος, το θερμαντικό μέσο και ο χρόνος έκθεσης επηρεάζουν το αποτέλεσμα, τα στοιχεία από διαφορετικούς προμηθευτές δεν θα πρέπει να συγκρίνονται, εκτός εάν οι συνθήκες δοκιμής είναι ισοδύναμες. Ζητήστε τη μέθοδο δοκιμής και την πλήρη καμπύλη θερμοκρασίας, όχι μόνο μια βασική τιμή όπως «συρρίκνωση έως 75%.» Η καμπύλη θα πρέπει να προσδιορίζει το εύρος θερμοκρασίας δοκιμής και να διακρίνει τα αποτελέσματα TD από τα αποτελέσματα MD.

Τρία χαρακτηριστικά αξίζουν ιδιαίτερης προσοχής. Η έναρξη συρρίκνωσης είναι το εύρος θερμοκρασίας όπου ξεκινά η μετρήσιμη συστολή. Εάν η μεμβράνη αρχίσει να συρρικνώνεται πολύ νωρίς για την κατανομή θερμότητας της γραμμής, μπορεί να σφίξει πριν το χιτώνιο εγκατασταθεί στη θέση του. Ο ρυθμός συρρίκνωσης περιγράφει πόσο γρήγορα αυξάνεται η συστολή καθώς αυξάνεται η θερμοκρασία. Μια απότομη καμπύλη μπορεί να βοηθήσει ένα χιτώνιο να προσαρμοστεί γρήγορα, αλλά μπορεί να αφήσει ένα στενό παράθυρο λειτουργίας εάν η θερμοκρασία της σήραγγας ή ο χρόνος παραμονής κυμαίνονται. Η μέγιστη ή η συρρίκνωση-πλατό υποδεικνύει την ανώτερη συστολή που επιτυγχάνεται υπό τις δηλωμένες συνθήκες δοκιμής. Δεν δείχνει εάν η μεμβράνη θα συρρικνωθεί ομοιόμορφα σε ένα πραγματικό δοχείο.

Η μεμβράνη PETG υψηλής συρρίκνωσης λαμβάνεται γενικά υπόψη όταν ένα περίβλημα πρέπει να καλύπτει έντονες ώμους, μέση, εσοχές ή άλλα σύνθετα περιγράμματα. Η μεμβράνη PETG μεσαίας συρρίκνωσης μπορεί να είναι κατάλληλη για δοχεία με λιγότερο απαιτητική γεωμετρία ή σχέδια όπου η ελεγχόμενη συστολή και η γραφική σταθερότητα αποτελούν προτεραιότητα. Η μεμβράνη PETG χαμηλής συρρίκνωσης μπορεί να είναι σχετική με απλούστερα σχήματα ή εφαρμογές που απαιτούν περιορισμένη αλλαγή διαστάσεων, αλλά η καταλληλότητά της πρέπει να ελέγχεται με βάση τις απαιτήσεις κάλυψης. Αυτές οι κατηγορίες είναι εμπορικές περιγραφές και όχι καθολικές ποιότητες με πανομοιότυπες τιμές σε κάθε παραγωγό.

Η συμπεριφορά συρρίκνωσης της μεμβράνης επηρεάζεται επίσης από το πάχος, το ιστορικό προσανατολισμού, τις συνθήκες αποθήκευσης, εκτύπωσης και σκλήρυνσης, την ποιότητα ραφής και το θερμικό προφίλ της σήραγγας συρρίκνωσης. Μια καμπύλη TD/MD είναι επομένως ένα εργαλείο επιλογής, όχι μια εγγύηση. Πρέπει να ερμηνεύεται παράλληλα με τις ρυθμίσεις διεργασίας του μετατροπέα και το τρισδιάστατο προφίλ του δοχείου.

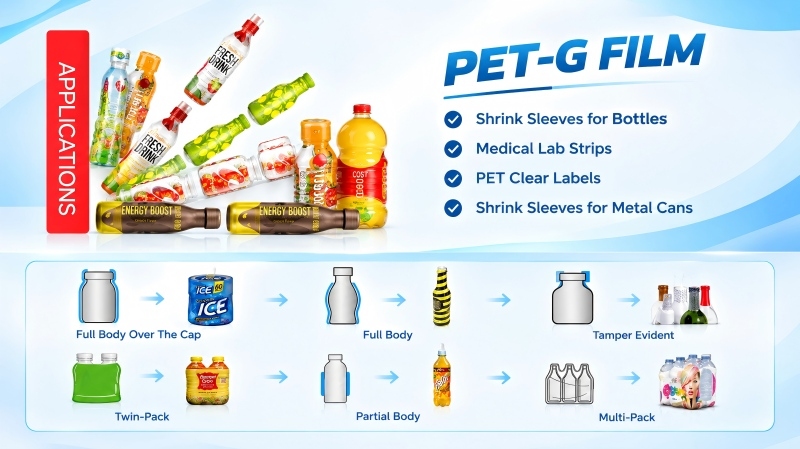

Εφαρμογή & Λύσεις: Προσαρμόστε τη συμπεριφορά της μεμβράνης στη συσκευασία

1. Ολόσωμα μανίκια σε μπουκάλια ποτών με περίγραμμα

Για τις μεμβράνες PET-G για ετικέτες συρρικνούμενου μανικιού ολόκληρου του σώματος, το κρίσιμο ερώτημα είναι εάν το μανίκι μπορεί να φτάσει στα στενότερα και ευρύτερα τμήματα της φιάλης χωρίς να δημιουργήσει πτυχές, μη συρρικνωμένες γέφυρες ή απαράδεκτη γραφική παραμόρφωση.Υψηλής συρρίκνωσης μεμβράνη PETG για ετικέτες μπουκαλιών ποτώνΣυχνά αξίζει να αξιολογείται όταν η συσκευασία έχει έντονη λαβή στον ώμο, στη μέση ή σε σχήμα καλουπιού. Συγκρίνετε τη συρρίκνωση TD στην αποτελεσματική θερμοκρασία της σήραγγας με τη μεγαλύτερη περιφερειακή αλλαγή που απαιτείται από τη φιάλη. Επιθεωρήστε επίσης τη συρρίκνωση MD, επειδή η υπερβολική συστολή ύψους μπορεί να τραβήξει το έργο τέχνης μακριά από την προβλεπόμενη άνω ή κάτω θέση.

Μια πρακτική πιστοποίηση θα πρέπει να περιλαμβάνει φιάλες σε ονομαστικές διαστάσεις και, όπου είναι σχετικό, ακραίες διαστάσεις από τον προμηθευτή του δοχείου. Λειτουργήστε το χιτώνιο με την κανονική ταχύτητα γραμμής και, στη συνέχεια, δοκιμάστε στα αναμενόμενα χαμηλά και υψηλά άκρα του παραθύρου λειτουργίας. Καταγράψτε τις ζώνες της σήραγγας, την ταχύτητα του μεταφορέα, την τοποθέτηση του χιτωνίου, τη θερμοκρασία της φιάλης και τα ορατά ελαττώματα. Η αύξηση της θερμοκρασίας της σήραγγας για να επιβληθεί κακή αντιστοίχιση της μεμβράνης μπορεί να λύσει ένα πρόβλημα, ενώ να επιδεινώσει την παραμόρφωση αλλού.

2. Μπουκάλια με ίσιες πλευρές και απλούστερες γεωμετρίες

Η μεμβράνη PETG μεσαίας συρρίκνωσης μπορεί να αποτελέσει ένα αποτελεσματικό σημείο εκκίνησης για δοχεία με ευθείες πλευρές, μέτριους ώμους ή σχέδια με σχετικά μικρή αλλαγή περιφέρειας από πάνω προς τα κάτω. Μια μεμβράνη με κατάλληλο, πιο ελεγχόμενο προφίλ συρρίκνωσης μπορεί να μειώσει την ανάγκη για επιθετική κίνηση της σήραγγας. Αυτό μπορεί να βοηθήσει στη διατήρηση της καταγραφής του έργου τέχνης και στη μείωση του κινδύνου τοπικής υπερθέρμανσης, αν και το αποτέλεσμα εξαρτάται από τη συγκεκριμένη μεμβράνη και γραμμή. Μην επιλέγετε μεσαίας συρρίκνωσης απλώς και μόνο επειδή μια συσκευασία φαίνεται απλή: οι εσοχές στις βάσεις, τα χαρακτηριστικά ασφαλείας και οι αιχμηρές μεταβάσεις μπορούν να δημιουργήσουν δύσκολες ζώνες συρρίκνωσης.

3. Συσκευασίες καλλυντικών και προϊόντων προσωπικής φροντίδας

Οι μεμβράνες συρρίκνωσης PETG για συσκευασίες καλλυντικών και προσωπικής φροντίδας συχνά πρέπει να προσαρμόζονται γύρω από καμπυλωτούς ώμους, διακοσμητικά καπάκια, στενούς λαιμούς ή ασύμμετρα μπουκάλια, διατηρώντας παράλληλα το λεπτό κείμενο, τα μπλοκ χρωμάτων και τα γραφικά της επωνυμίας. Μπορεί να απαιτείται υψηλή συρρίκνωση για ένα σύνθετο περίγραμμα, αλλά η μεγαλύτερη συρρίκνωση μπορεί να μεγεθύνει την παραμόρφωση σε κυκλικά λογότυπα, λεπτές γραμμές και μικρά γράμματα. Πριν από την έγκριση του έργου τέχνης, ο μεταποιητής θα πρέπει να μοντελοποιήσει την αναμενόμενη παραμόρφωση και να εξετάσει ένα τυπωμένο περίβλημα στο πραγματικό δοχείο. Η καλύτερη μεμβράνη δεν είναι απαραίτητα αυτή με το υψηλότερο ποσοστό συρρίκνωσης. είναι αυτή που παρέχει κάλυψη και αποδεκτά γραφικά εντός ενός σταθερού παραθύρου διεργασίας.

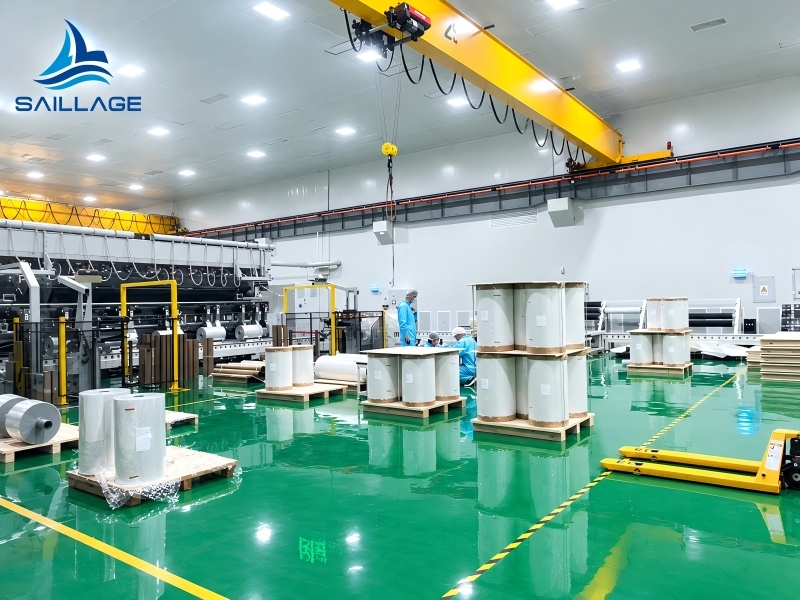

4. Αγορά Master-roll και έλεγχος αποθήκης

Ένα κύριο ρολό αποτελεί εισροή παραγωγής, επομένως οι ομάδες προμηθειών θα πρέπει να επαληθεύουν περισσότερα από το πλάτος, το πάχος και την τιμή. Ζητήστε ένα τρέχον τεχνικό δελτίο δεδομένων, αρχεία ποιότητας ειδικά για κάθε παρτίδα, όπου είναι διαθέσιμα, καμπύλες συρρίκνωσης TD και MD, συνιστώμενες συνθήκες επεξεργασίας και οδηγίες αποθήκευσης. Επιβεβαιώστε εάν οι αναφερόμενες τιμές συρρίκνωσης είναι τυπικές ή εγγυημένες προδιαγραφές και εάν οι συνθήκες δοκιμής του προμηθευτή ταιριάζουν με τη μέθοδο αξιολόγησης του μετατροπέα. Για επαναλαμβανόμενες παραγγελίες, ορίστε το αποδεκτό εύρος για τη συμπεριφορά συρρίκνωσης και συμφωνήστε για το πώς θα αξιολογούνται οι αλλαγές μεταξύ των παρτίδων.

Ο χειρισμός στην αποθήκη έχει σημασία, επειδή η κατάσταση του ρολού μπορεί να επηρεάσει την κατάντη μετατροπή. Προστατέψτε τα ρολά από μόλυνση, φθορές στις άκρες, υπερβολική πίεση και συνθήκες θερμοκρασίας ή υγρασίας εκτός των συστάσεων του προμηθευτή. Αφήστε το υλικό να προσαρμοστεί στο περιβάλλον παραγωγής, όταν σας το συστήνει ο προμηθευτής. Χρησιμοποιήστε εναλλαγή αποθεμάτων με την αρχή "πρώτο εισερχόμενο, πρώτο εξερχόμενο" όπου είναι εφικτό και διατηρήστε την αναγνώριση του ρολού και την ιχνηλασιμότητα της παρτίδας, ώστε τα ελαττώματα να μπορούν να συνδεθούν με μια συγκεκριμένη παρτίδα. Οι οδηγίες αποθήκευσης θα πρέπει να προέρχονται από την τεκμηρίωση του πραγματικού προμηθευτή και όχι από έναν γενικό κανόνα θερμοκρασίας.

5. Συγκρίνετε μια συμβατική προσέγγιση επιλογής με την επιλογή που βασίζεται σε καμπύλες

Ο παρακάτω πίνακας αντιπαραβάλλει μια κοινή προσέγγιση αγοράς με βάση τις προδιαγραφές με μια προσέγγιση αξιολόγησης με βάση την καμπύλη. Τα οφέλη είναι οι στόχοι της διαδικασίας και όχι οι εγγυημένες αριθμητικές βελτιώσεις. Τα αποτελέσματα θα πρέπει να επιβεβαιώνονται μέσω δοκιμών γραμμής, επειδή ο σχεδιασμός της φιάλης, η εκτύπωση, η διαμόρφωση της σήραγγας και η ταχύτητα της γραμμής ποικίλλουν.

Παραδοσιακή έναντι επιλογής με βάση την καμπύλη

Πρακτική Λίστα Ελέγχου Επιλογής

Χρησιμοποιήστε την ακόλουθη λίστα ελέγχου πριν εγκρίνετε για παραγωγή ένα ρολό μεμβράνης PETG υψηλής συρρίκνωσης, μεμβράνης PETG μεσαίας συρρίκνωσης ή μεμβράνης PETG χαμηλής συρρίκνωσης:

• Ορίστε τη γεωμετρία της συσκευασίας. Λάβετε σχέδια του δοχείου ή αξιόπιστες μετρήσεις. Προσδιορίστε τη μεγαλύτερη και τη μικρότερη περιφέρεια, τη γωνία των ώμων, τη μέση, τη μετάβαση στη βάση, τον λαιμό και τυχόν εσοχές.

• Ζητήστε την πλήρη καμπύλη συρρίκνωσης TD/MD. Ζητήστε δεδομένα σε πολλαπλές θερμοκρασίες, τη μέθοδο δοκιμής, τον χρόνο έκθεσης και διευκρινίσεις σχετικά με το εάν οι τιμές είναι τυπικές ή όρια προδιαγραφών.

• Αντιστοιχίστε την απαίτηση συρρίκνωσης με την ικανότητα φιλμ. Εκτιμήστε την περιφερειακή αλλαγή που απαιτείται από το δοχείο και αξιολογήστε την απόδοση της TD στην πραγματική θερμοκρασία διεργασίας. Ελέγξτε τη συρρίκνωση MD σε σχέση με το ύψος του μανικιού, τη θέση της ραφής και την καταγραφή του έργου τέχνης.

• Εξετάστε την πλήρη διαδικασία μετατροπής. Περιλαμβάνει την εκτύπωση, τη σκλήρυνση μελανιού, την κοπή, τη ραφή, την εφαρμογή μανικιού και τη θέρμανση σε σήραγγα. Η απόδοση της μεμβράνης δεν μπορεί να διαχωριστεί από αυτά τα στάδια της διαδικασίας.

• Εκτελέστε μια ελεγχόμενη δοκιμή της γραμμής. Κρατήστε ένα αρχείο με τις ρυθμίσεις της ζώνης της σήραγγας, την ταχύτητα της γραμμής, τον τύπο της φιάλης, τις διαστάσεις του μανικιού και τα παρατηρούμενα ελαττώματα. Αλλάζετε μία μεταβλητή κάθε φορά όπου είναι δυνατόν, ώστε η αιτία της βελτίωσης ή της βλάβης να παραμένει σαφής.

• Ορίστε κριτήρια αποδοχής με τον προμηθευτή. Ορίστε τις κρίσιμες διαστάσεις, τα εύρη συρρίκνωσης, τις απαιτήσεις εμφάνισης, την αναγνώριση ρολού, τη συχνότητα δειγματοληψίας και τη διαδικασία χειρισμού μη συμμορφούμενων παρτίδων.

• Εγκρίνετε την παραγωγή σε ρεαλιστικά όρια. Μια μεμβράνη που λειτουργεί μόνο σε μία στενή ρύθμιση μπορεί να είναι επικίνδυνη για μια γραμμή μεγάλου όγκου. Ελέγξτε την απόδοση στο αναμενόμενο εύρος ταχύτητας γραμμής, τις συνθήκες περιβάλλοντος και τη διακύμανση του δοχείου.

Συχνές ερωτήσεις: Συνήθεις ερωτήσεις από αγοραστές και μετατροπείς

Είναι η μεμβράνη PETG υψηλής συρρίκνωσης πάντα καλύτερη για ετικέτες ολόκληρου του σώματος;

Όχι. Η υψηλή συρρίκνωση είναι χρήσιμη όταν το περίβλημα πρέπει να ακολουθεί έντονα περιγράμματα, αλλά μια υψηλότερη μέγιστη τιμή από μόνη της δεν εγγυάται ομαλή κάλυψη. Το σχήμα της καμπύλης, η συρρίκνωση MD, η παραμόρφωση του έργου τέχνης, ο έλεγχος της σήραγγας και η γεωμετρία του δοχείου έχουν σημασία. Πιστοποιήστε την μεμβράνη στην προβλεπόμενη συσκευασία.

Μπορώ να συγκρίνω απευθείας τα ποσοστά συρρίκνωσης από δύο προμηθευτές;

Μόνο όταν οι συνθήκες και οι μέθοδοι δοκιμής είναι συγκρίσιμες. Η θερμοκρασία, ο χρόνος έκθεσης, η προετοιμασία του δείγματος και το μέσο δοκιμής μπορούν να αλλάξουν το αποτέλεσμα. Ζητήστε τις πλήρεις καμπύλες TD/MD και τις λεπτομέρειες της δοκιμής αντί να συγκρίνετε έναν αριθμό μέγιστης συρρίκνωσης.

Τι πρέπει να ελέγξω αν το περίβλημα τσαλακωθεί κοντά στη βάση του μπουκαλιού;

Ελέγξτε εάν η μεμβράνη δεν ταιριάζει με τη γεωμετρία της βάσης, εάν οι διαστάσεις του μανικιού και η ποιότητα της ραφής είναι ομοιόμορφες και εάν η κατανομή θερμότητας ή ο χρόνος παραμονής είναι ανομοιόμορφοι. Εξετάστε τη συμπεριφορά της TD και της MD και επιθεωρήστε το ελάττωμα σε περισσότερες από μία ρυθμίσεις σήραγγας πριν αλλάξετε πολλές μεταβλητές ταυτόχρονα.

Θα πρέπει οι προμήθειες να δίνουν προτεραιότητα στο ποσοστό συρρίκνωσης ή στην τιμή ανά κιλό;

Κανένα από τα δύο δεν πρέπει να λαμβάνεται υπόψη μόνο του. Συγκρίνετε το κόστος των χρησιμοποιήσιμων μανικιών, την ταχύτητα της γραμμής παραγωγής, τα απόβλητα εκκίνησης, το ποσοστό ελαττωμάτων και τη συνέπεια μεταξύ των παρτίδων. Ένας κύλινδρος χαμηλότερης τιμής μπορεί να γίνει πιο ακριβός εάν απαιτεί ένα στενό παράθυρο διεργασίας ή δημιουργεί περισσότερες απορρίψεις. Επιβεβαιώστε την οικονομική άποψη με μια ελεγχόμενη δοκιμή.

Συμπέρασμα & Οδηγός Δράσης B2B

Η επιλογή μεταξύ μεμβράνης PETG υψηλής συρρίκνωσης και μεμβράνης PETG μεσαίας συρρίκνωσης είναι μια απόφαση που βασίζεται στη μηχανική συσκευασίας και όχι σε μια συντομότερη διαδικασία αγοράς που βασίζεται στην ετικέτα. Η συρρίκνωση TD βοηθά στον προσδιορισμό της περιφερειακής συμμόρφωσης, ενώ η συρρίκνωση MD επηρεάζει το ύψος και την καταγραφή του μανικιού. Η έναρξη της συρρίκνωσης, η κλίση της καμπύλης και η συμπεριφορά του πλατό πρέπει να διαβάζονται σε συνδυασμό με τη γεωμετρία της φιάλης, τις απαιτήσεις του έργου τέχνης και τις συνθήκες της σήραγγας. Για επαναλήψιμη παραγωγή, χρησιμοποιήστε συγκρίσιμα δεδομένα δοκιμών, δοκιμάστε την μεμβράνη στην προβλεπόμενη γραμμή και συμφωνήστε σε μετρήσιμα κριτήρια αποδοχής με τον προμηθευτή.

Πριν από την παραγγελία ενός master-roll, κοινοποιήστε το σχέδιο του δοχείου, τις διαστάσεις του χιτωνίου-στόχου, την ταχύτητα της γραμμής, το προφίλ της σήραγγας και τις απαιτήσεις εφαρμογής στονΠρομηθευτής φιλμ PETGή μηχανικός διεργασιών. Ζητήστε τις τρέχουσες καμπύλες συρρίκνωσης TDS και TD/MD και, στη συνέχεια, κανονίστε μια δοκιμή δειγματοληπτικού ρολού. Αυτό παρέχει στις ομάδες προμηθειών, μετατροπής και Έρευνας και Ανάπτυξης μια κοινή τεχνική βάση για την επιλογή μιας μεμβράνης που ταιριάζει στη συσκευασία και στη διαδικασία παραγωγής.
